洗碗機性能檢測試驗儀
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
698產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
二.設計及滿足標準
1、設計標準

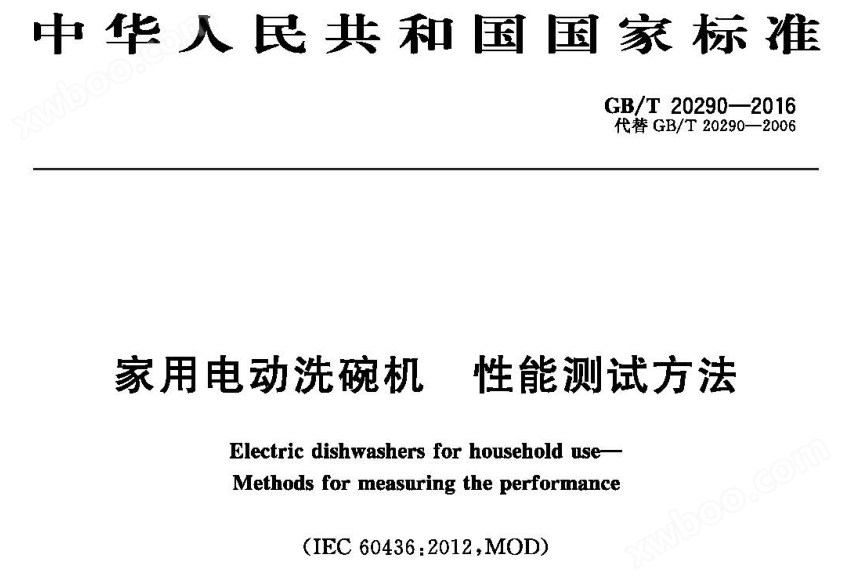

GB/T 20290-2016 洗碗機能效水效限定值及等級
?EN 50242 家用電動洗碗機測量性能的方法
IEC 60436-2015 家用電動洗碗機 性能測量方法
QB/T1520-2013 家用和類似用途電動洗碗機；
AS/NZS2007.1家用電器性能-洗碗機-性能、能耗和水耗測試方法；
SASO 2692 家用電動洗衣機能效標簽要求等。
三.試驗裝置測試的內容及范圍
1、測試的機型：
洗碗機（電動/家用/商用）
2、被測機組的結構型式及尺寸
機組外形尺寸不大于（寬Χ深Χ高）：1000mmΧ800mmΧ1000m
3、測試工位及參數：
六工位/室。
4、 洗碗機能效性能系統測試項目
1)洗滌性能測試；
2)干燥性能測試；
3)耗電量、耗水量和時間（能耗及水耗測試）；
4)機械安全測試；
5)操作適用性測試；
6)程序適用性測試；
7)壽命測試；
8) 噪聲測試（選配）
9) 被測機功率：3.0kW/工位，八工位/室。
四.主要性能技術指標
1、空氣溫度范圍：
?能效室及污染室：18℃~25℃，±2℃。
能效室濕度：45% RH ~75%RH,±5% RH
2、測試用水：
水溫要求：15℃~65℃，±2℃。
?水硬度要求：硬水 2.5mmol/L；軟水 0.7mmol/L；
?水壓要求：（240±20）kPa；
水壓調節范圍：0.05-1.0MPa 間可調，波動在±0.02MPa 范圍內；
?流量控制范圍：0-12L/min；
流量控制精度：0.1L。
3、測試電源：
容量：30KVA；
電壓：低檔：5V-150V（L-N）；高檔：10V-300V（L-N），±1%；
頻率：50Hz,60Hz,47Hz～63Hz 可調；頻率穩定率：≤0.01%；
負載穩壓率:±1%(線性負載)；
波形失真率 THD: 2%(線性負載)。
4、能耗及水耗測試：
1）用電量、用水量、時間、溫度、濕度、功率、電壓，電流、頻率、水溫、
水壓。
2）曲線顯示與查詢界面。
3）存儲、查詢。
五.試驗室?guī)祗w要求
1.試驗間庫體：采用 50mm 厚的 0.6mm 厚彩鋼板阻燃式聚氨酯庫板；
2.庫體外形幾何尺寸：4200×4500×3000mm；
3.庫體內底板地面至孔板的凈空尺寸：2600mm；
4.試驗間的地面采用混凝土地面，地面開排水槽，上鋪不銹鋼格柵；
5.試驗間大門：1200×2200；
6.測試工裝：木質（嵌裝式用）；
7.房間裝 30WLED 燈；
8.在庫板墻上（門口位置）安裝單相市電備用電源插座；
9.測試房間有測試運行指示匾牌；
10.測試室設計有急停裝置；
11.送風方式：房間采用孔板送風，空調柜下部回風。
六．噪音測試系統（選配）
噪音實驗室尺寸：（外箱）2000mm×2000mm×2200mm（L×W×H）
（內箱）1800 mm×1500mm×1850mm（L×W×H）
室內聲壓級: ≤40dB（A）【室外聲壓級≤85dB（A）】
組成部件
1.墻面隔板：采用鍍鋅鋼板及32Kg/m3的聚脂纖維環保吸音棉，吸聲層厚度`為50mm，用雙層聚脂纖維布包裹制作而成；(附聚脂纖維吸音棉環保監測報告)
2.頂?shù)酌娓舭澹翰捎缅冧\鋼板及32Kg/m3的聚脂纖維環保吸音棉，吸聲層厚度`為50mm，用雙層聚脂纖維布包裹；
3.外開隔聲門：檢測人員進、出隔音房入口；
4.產品進、出口移門：產品進、出隔音房的出、入口；
5.自動控制電機：選用松下自動電機作為移門動力系統；
6.照明燈、不銹鋼溢水槽、隔音觀察窗、減震器等。
