詳細介紹

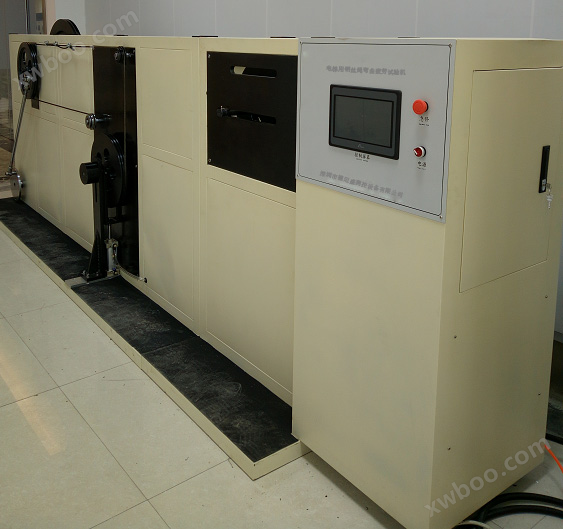

電梯用鋼絲繩彎曲疲勞試驗機

圖片9.png ?

圖片僅供參考

一、產品概述：適用于電梯用鋼絲繩彎曲疲勞試驗，試驗前先在不受拉伸的條件下測量鋼絲繩子試樣的實際直徑，再將其模擬電梯運行的實際工況以一定的包角繞過試驗輪，并結其施加張力，以一定的頻率反復彎曲，每運行5萬次后停機，檢查鋼絲繩的折斷情況，并測量鋼絲繩直徑，直至完成規定的試驗次數或鋼絲繩損壞，以此考核鋼絲繩承受彎曲疲勞的性能；設備采用曵引輪作力試驗輪，試驗輪可根據不同的鋼絲繩規格進行更換，鋼絲繩包角、張力、試驗速度均可以調節。

二、符合標準：按照 YB/T 4288-2012《電梯用鋼絲繩彎曲疲勞試驗方法》、GB/T 12347-2008《鋼絲繩彎曲疲勞試驗方法》、 GB 8903-88《電梯用鋼絲繩》標準要求設計制作。

三、技術參數：

1、控制方式：PLC控制，10吋真彩觸摸屏人機界面操作，

2、測試工位：單工位；

3、框架結構：采用方通焊接打磨噴涂，拼裝式；

4、測試驅動：伺服電機驅動（可連續工作5000h），交流電機驅動調節包角位置；

5、張力范圍：0-20KN；

6、力值偏差：±11N；

7、力值反饋：5KN輪輻式傳感器反饋，精度0.5級；

8、加載方式：伺服電機驅動滾珠絲桿驅動張緊輪移動；

9、載荷輪行程：500mm；

10、載荷輪：標準曵引輪，可根據鋼絲繩規格更換；

11、包角調節：交流減速電機，觸摸屏可設定；

12、伸長量測量：通過控制鋼絲繩張緊力值不變，當樣品伸長時，張緊系統移動增加裝緊力，通過張緊裝置上安裝的光柵尺測量張緊系統的移動量來測量樣品伸長量；

13、采集系統：獨立開發高頻采集；

14、設備尺寸：4500*800*1500mm（WDH）；

15、設備電源：AC220V50Hz。

四、配置清單：

序號	產品（硬件/軟件）名稱	材質或工藝	數量
1	測試試驗臺	鋼制烤漆噴涂	1套
2	控制箱	鋼制烤漆噴涂	1套
3	觸摸屏	?10寸真彩	1套
4	控制PLC		1套
5	伺服馬達	2.2KW配行星減速機	1套
6	交流電機	1.5KW30比	1套
7	高頻采集系統		1套
8	滾柱絲桿		1套
9	位移傳感器		1套
10	力值傳感器	輪輻式5KN	1套
11	電器元件		1套
