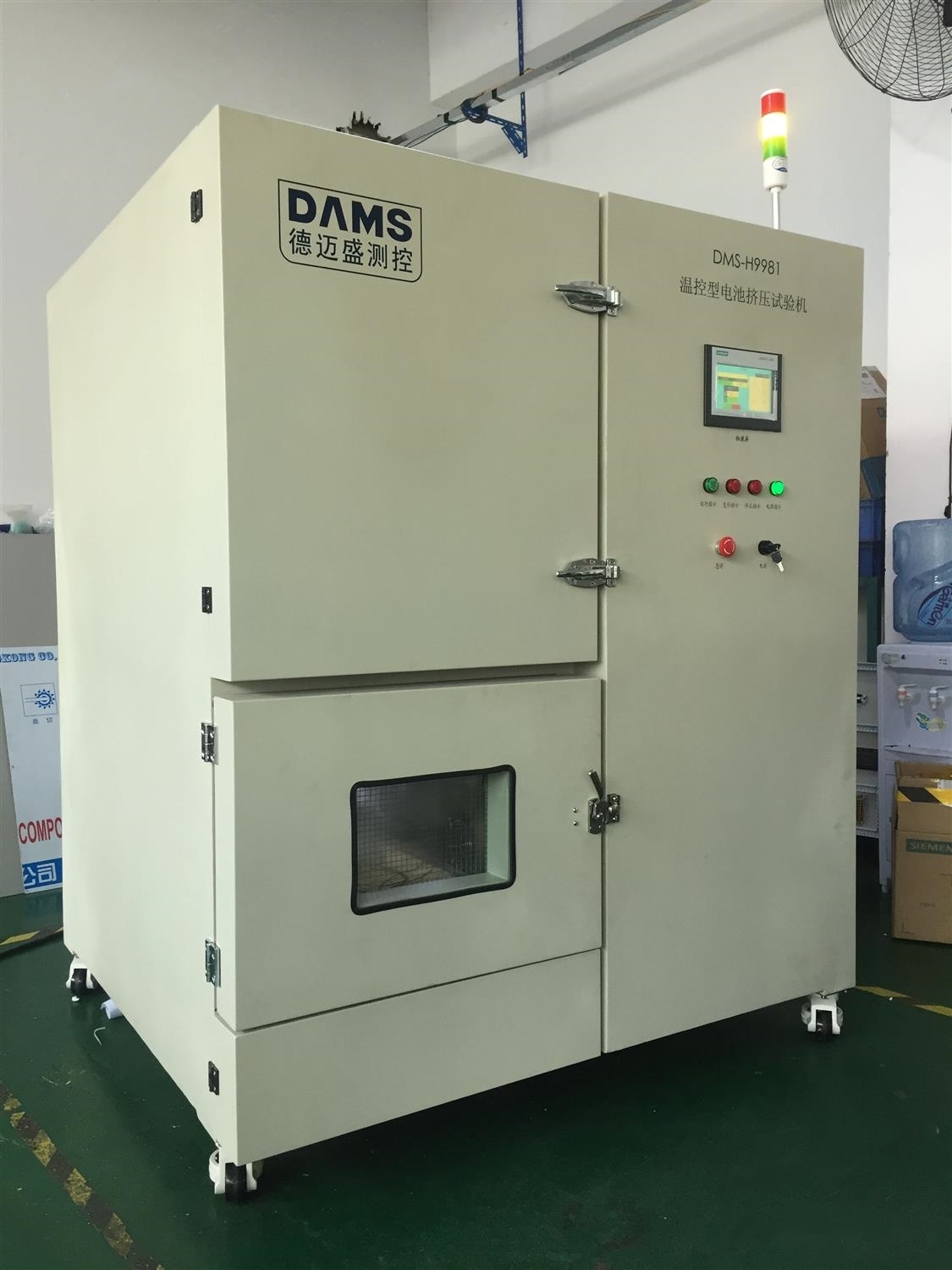

電池擠壓試驗機試驗：擠壓方向：垂直于電池極板方向施壓；擠壓板形式：半徑75mm的半圓柱體，半圓柱體的長度(L)大于被擠壓電池的尺寸；擠壓速度：不大于2mm/s；擠壓程度：電壓達到0V或變形量達到30%或擠壓力達到100kN后停止擠壓。

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

詳細介紹

一、相關標準測試要求

1.1測試對象為鋰離子電池。

1.2按下列條件進行試驗：

——擠壓方向：垂直于電池極板方向施壓（參考圖2所示）；

——擠壓板形式：半徑75mm的半圓柱體，半圓柱體的長度(L)大于被擠壓電池的尺寸；

——擠壓速度：不大于2mm/s；

——擠壓程度：電壓達到0V或變形量達到30%或擠壓力達到100kN后停止擠壓；

——保持10min。

1.3試驗結束后，應在試驗溫度下觀察1h

二、主要技術參數

型號	DMS-20	DMS-50
壓力（T）	20	50
結構	臥式	臥式
擠壓方式	橫向	橫向
箱體	立式結構與控制部分分開	立式結構與控制部分分開
測試空間	W800 X D800 X H800mm	W1000 X D1000 X H1000mm
外形尺寸	W3650 X D1050 X H2100 mm	W3860 X D1230 X H2300mm
電源電壓	AC380V 50HZ
擠壓速度	1~400mm/min（可調）
試驗條件	力量、位移（形變）、電壓，三者之一或者三者結合
控制方式	遠程PC機控制，壓力、行程、總電壓或單體電壓均可單獨或結合作為控制變量，任一條件達到設定值即停止試驗。
驅動方式	電液伺服
主電壓采集通道	1通道
擠壓精度	＜±0.5%
擠壓變形量	0~100%多檔位工布設置，可連續實現多層擠壓變形裝填
擠壓夾具	圓弧擠壓盤（半徑75mm），可根據不同標準選配不同夾具
通信接口	以太網網線串口
數據采集模塊	獨立遠程采集隔離，多路電壓、溫度、電流采集通道，確保數據無誤,采集頻率100HZ
安全報警裝置	漏電、超溫、過壓、過載、過電流保護、異常聲光報警、煙霧報警燈等
安全裝置	視頻監控系統、安全防爆系統、煙霧排放系統、煙霧報警裝置、防爆照明裝置等
標準配置	擠壓主機，電腦柜，控制軟件，電壓電流溫度采集系統，擠壓夾具，攝像監控系統，滅火系統，電腦等各1套
