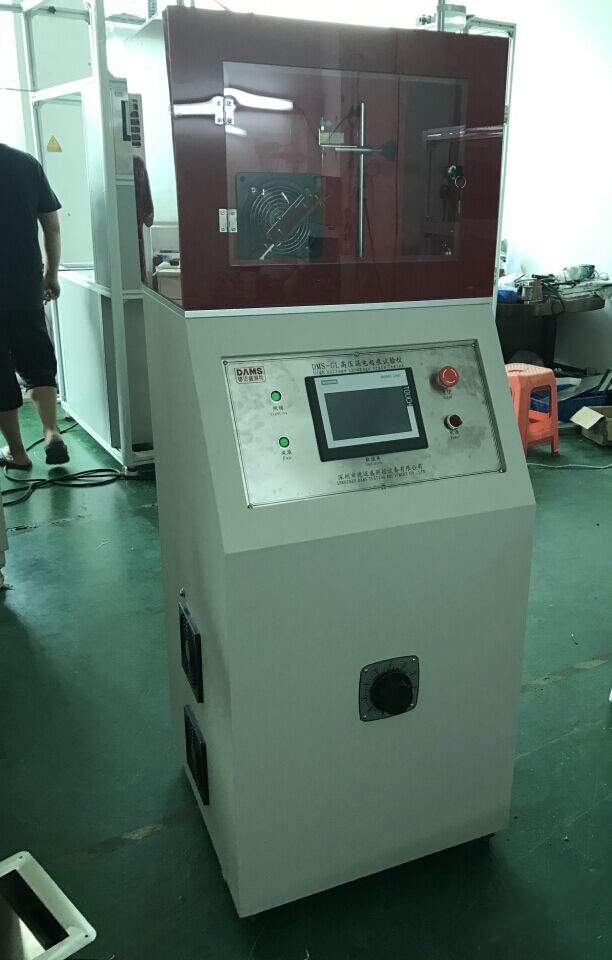

高電壓起痕試驗儀GB/T6553-2014/IEC60587-1984及ASTM D2303《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》。高電壓起痕試驗儀試驗儀由試驗部分和控制部分組成采用一體化設計，方便現場安裝和調試。試驗箱外殼及結構件采用SUS304不銹鋼或黃銅制造；電極頭為SUS304不銹鋼，耐高溫耐腐蝕；滴液計數準確，控制系統穩定可靠。

產品型號
DMS-GDY
更新時間
2025-01-16
廠商性質
生產廠家
瀏覽次數
337

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

詳細介紹

依據標準

GB/T6553-2014/IEC60587-1984及ASTM D2303《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》

產品特點：

試驗儀由試驗部分和控制部分組成采用一體化設計，方便現場安裝和調試。試驗箱外殼及結構件采用SUS304不銹鋼或黃銅制造；電極頭為SUS304不銹鋼，耐高溫耐腐蝕；滴液計數準確，控制系統穩定可靠。

適用范圍：

在電器產品受潮濕和雜質環境的影響下，不同極性帶電部件之間或帶電部件與接地金屬之間可能會引起絕緣上的漏電，產生的電弧對電器造成擊穿短路或由于放電使材料電蝕損，甚至起燃導致火災。漏電起痕試驗就是模擬上述情況對絕緣材料進行的一種破壞性試驗，用以測量和評定在規定電壓下，絕緣體在電場和含雜質水的作用時的相對耐漏電起痕性，適用于電工電子產品、家用電器的固體電器絕緣材料及其產品，如：繼電器插座、轉換開關蓋、接觸器等。

性能參數:

電極材料		采用上下電極，施加2.5kV～30kV的交流電壓。(電壓根據客戶要求訂制）當試驗回路中，短路漏電電流等于或大于60mA 時，時間維持2秒種，繼電器動作，切斷電流，指示試品不合格
滴液裝置		滴液裝置時間常數可調，使滴液量和滴液時間間隔得到**控制；
試驗電壓電流		500～10kV(可調) (數顯)；5～60mA（分檔可設），短路電流可達100mA；(數顯)；
電流控制阻抗		60、50、30、15KΩ或根據實際要求設置，通過切換分別實現次級試驗電流 10、22、33和40mA的要求
次級限流電阻		15KΩ或根據實際電路要求設置；
試驗電極		2對，分別是光滑無毛刺不銹鋼電極0.15mm厚，12.7×25.4,夾角160°；和鎢絲桿電極Φ2.4×45mm，具有與軸線成30°夾角的頭部；
電極對試樣的作用力分別為		50g±5g。
液滴滴數		1 ～ 9999( 數顯，可預置 ) ；
試驗風速		0.2m/s( 新標準 ) ；
壓降		1.0A0.1A 時（錯誤）；100mA（正確的）±8%
起痕判斷		判斷標準A：當高壓回路中通過試樣的電流超過60mA時到達終點，此時過電流裝置切斷電源。判斷標準B：當電痕達到離下電極25mm處的試樣表面的標記時達到終點。
外形尺寸		寬 600mm× 深 500mm× 高 1000mm ，排氣孔徑 ? 100mm ；
配置		建議選配電子測重裝置
配件		深度規：深度規的準確度為±0.01mm，探針的端部為半徑0.25mm的半球形。
